Нитриловые перчатки: 4, 6, 10 или 11 mil — какую толщину выбрать под задачу

Mil — не миллиметр. Один mil равен одной тысячной дюйма, то есть 0,0254 мм. «10 mil» — это 0,254 мм, четверть миллиметра. Цифра кажется ерундовой, но именно она определяет, переживёт ли перчатка шершавую деталь, едкую химию или просто восемь часов работы. Ниже — как читать эту цифру, почему у разных брендов за ней стоят разные точки замера, и почему самая толстая перчатка не всегда самая защищённая

Что «4 mil» на коробке описывает — всю перчатку или только ладонь?

Одну точку. Толщину нитриловой перчатки нормирует ASTM D6319 — стандарт на смотровые нитриловые перчатки. Он требует мерить толщину в трёх точках: ладонь, палец, манжета, потому что плёнка по перчатке распределена неравномерно. Кончики пальцев обычно толще ладони на 1–2 mil — ими работают и рвут, туда и уходит больше материала. Нижняя планка стандарта скромная: 0,05 мм в любой точке, около 2 mil

Какую из трёх точек вынести на коробку, стандарт не предписывает. Одни производители пишут толщину ладони, другие — пиковую точку на пальце, и тогда «6 mil» на упаковке означает ладонь около 4–5 mil. У SafeGrip число на пачке держится по пальцу: у 10 mil палец 0,25 мм и ладонь 0,22 мм (8,7 mil), у 11 mil — 0,28 и 0,23 мм. Сравнивая две пачки, спрашивайте, какая точка стоит за цифрой

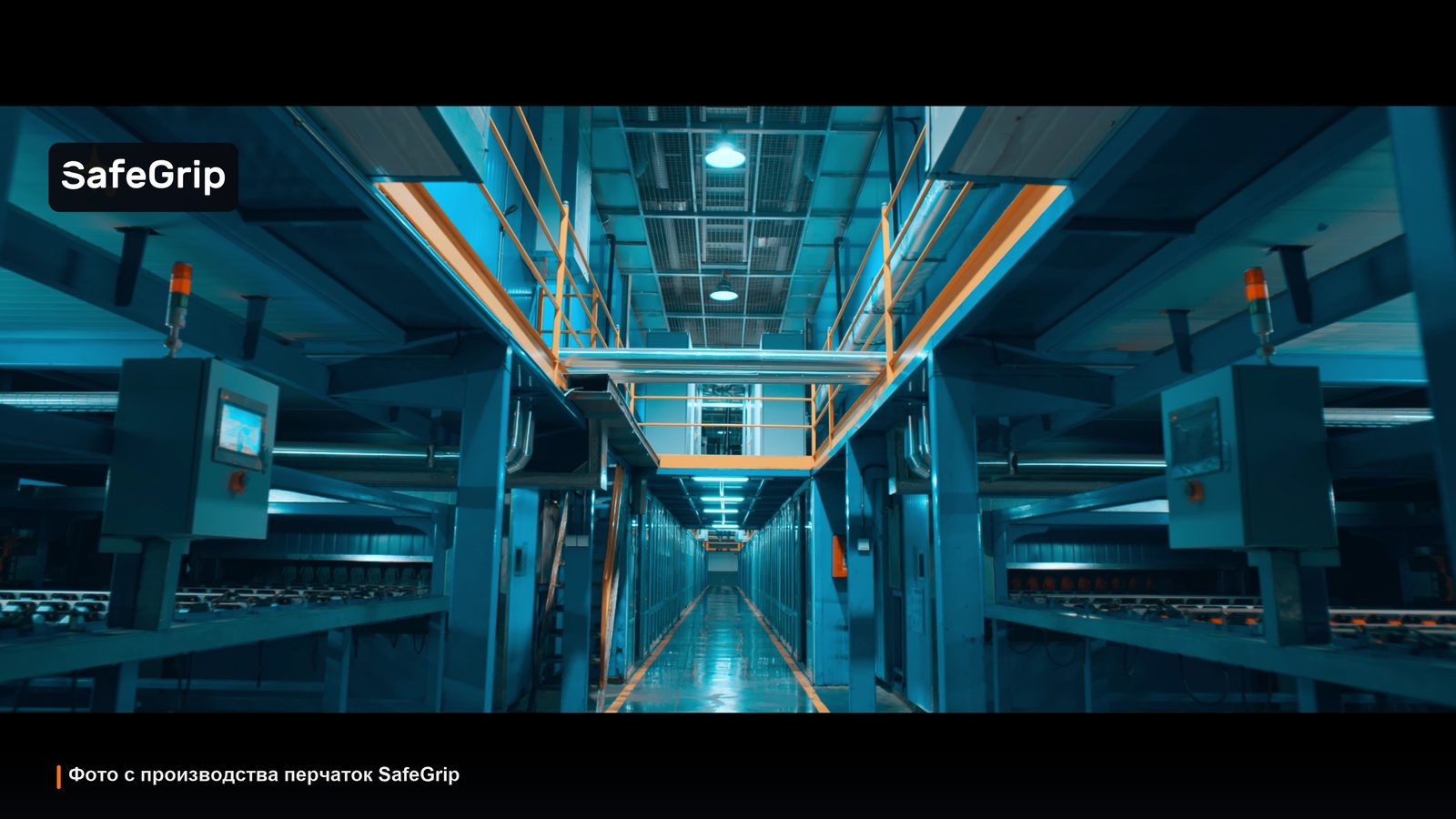

Линия макания нитриловых перчаток на производстве

Толщину задаёт именно этот этап — сколько раз форма окунается в нитрил и как долго сохнет плёнка. Отсюда и разброс по точкам одной перчатки, из-за которого палец и ладонь никогда не совпадают

Толще — всегда надёжнее?

Нет. Прочность на прокол и устойчивость к разрыву зависят не только от толщины — материал и его эластичность весят не меньше. Нитрил при равной толщине держит прокол заметно лучше латекса, а исход зависит ещё и от формы острия. Тонкая нитриловая перчатка может пережить прокол, на котором порвётся толстая виниловая. Стандарты это учитывают: европейский EN 455-2 нормирует усилие на разрыв, не толщину: не меньше 6 Н для нитрила и латекса и всего 3,6 Н для винила и полиэтилена

Второй фактор, который перевешивает толщину, — время на руке. Хюбнер и соавторы (BMC Infectious Diseases, 2013) проверили 3 000 перчаток, снятых с персонала реанимации: проколотыми оказались 10,3%, а заметили прокол сами работники лишь в 5,2% случаев. У нитриловых доля проколов росла с длительностью носки — около 5% после 10 минут и 17% после часа. Толстая перчатка отодвигает этот порог, но осмотр и своевременная замена работают сильнее лишних mil

У толщины есть обратная сторона: чем толще плёнка, тем грубее пальцы. Перчаткой 11 mil трудно нащупать мелкий винт или почувствовать кромку, а 4 mil дают почти «голую» чувствительность, но не держат абразив. Толщину выбирают как размен между защитой и осязанием — без гонки за максимумом

Самая толстая перчатка в каталоге защищает лучше всех только под свою задачу. Под другую та же толщина работает против вас

Какую толщину выбрать под задачу: карта 4, 6, 10 и 11 mil

У каждой толщины свой рабочий диапазон. Ключ простой: чем жёстче нагрузка и дольше контакт, тем толще плёнка; чем тоньше работа пальцами, тем меньше mil. Грубая, но практичная карта линейки Nitro — от чувствительной мелочёвки до долгого контакта с химией

Алмазный микрорельеф на 10 mil отводит масло и воду из зоны контакта — это про биомеханику хвата во влажной среде, а не про толщину. А у голубых 11 mil важен не только барьер, но и время до протекания — про это в статье о химзащите и breakthrough time

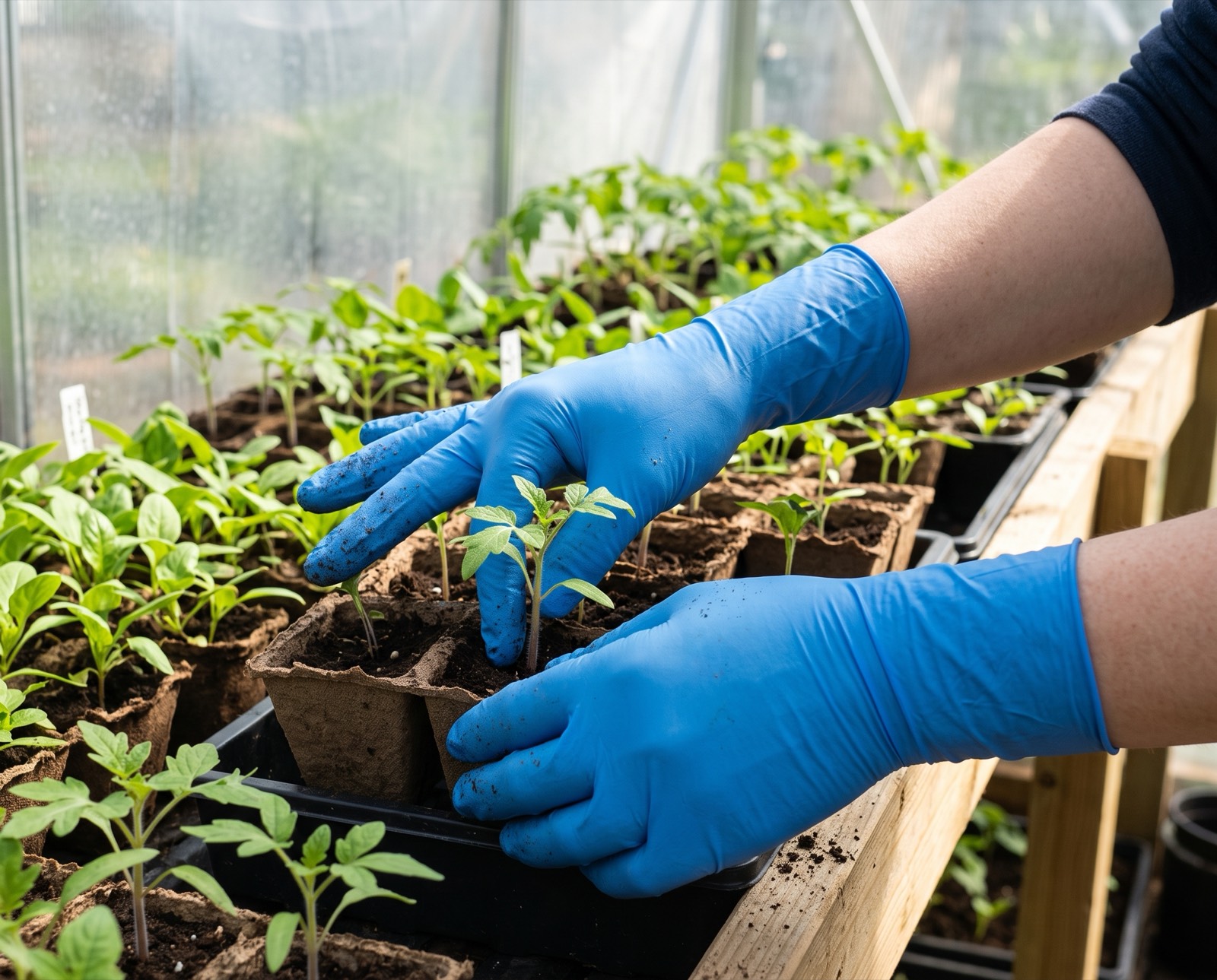

На фото видно, за что берут толстую пару: плотная плёнка держит форму и барьер под влажной землёй, где тонкая присасывается к руке и рвётся о корни и камни. Это ровно та нагрузка, под которую берут 10 mil

Чем толстая перчатка утомляет руку?

Кистью — каждым сжатием. Чем толще и жёстче плёнка, тем больше усилия нужно, чтобы свести пальцы: модуль упругости нитрила выше латексного и растёт со старением материала. На восьмичасовой смене это складывается в накопленную усталость предплечья

«Нитриловые перчатки демонстрировали более высокие значения модуля упругости, которые ещё больше возрастали после старения материала». — Patel HB, Fleming GJP, Burke FJT. British Dental Journal, 2004. PMID: 15192735

Лишние mil, которые не работают на защиту от вашей конкретной нагрузки, работают против вашей руки и вашего осязания. Толщину подбирают точно, как ключ к замку

Что из этого следует

1. Узнайте, какую точку описывает цифра на коробке — у одних брендов это ладонь, у других пик по пальцам, а работаете вы ладонью. У SafeGrip в карточке рядом с номиналом стоит факт, например «10 mil (факт 8,7 mil)», сравнивайте по нему
2. Сначала задача, потом толщина — мелкая чувствительная работа: 4–6 mil; абразив, стройка, авто: 10 mil; длительная химия: 11 mil
3. Не путайте толщину и класс защиты — для химии и механики смотрите маркировку EN ISO 374-1 / EN 388; миллы этого не показывают
4. Не берите запас «на всякий случай» — избыточная толщина крадёт осязание и нагружает кисть, ничего не добавляя к защите от вашей реальной нагрузки
5. Толщина — не единственный маркер качества — даже верная толщина не спасёт, если в партии высокий процент микропроколов: что такое AQL и как выбрать надёжную партию

Источники

• ASTM D6319 — Standard Specification for Nitrile Examination Gloves for Medical Application. Нормирует физические размеры и толщину (ладонь/палец/манжета, минимум 0,05 мм), AQL на проколы
• EN 455-2:2024 — Medical gloves for single use. Part 2: Requirements and testing for physical properties. Усилие на разрыв: ≥6 Н для нитрила и латекса, ≥3,6 Н для термопластов (винил, полиэтилен)
• Hübner NO, Hübner C, Kramer A, Assadian O. The durability of examination gloves used on intensive care units. BMC Infectious Diseases, 2013;13:226 — 10,3% проколов из 3 000 перчаток, рост доли проколов с временем носки
• EN ISO 374-1:2016+A1:2018 — химзащитные перчатки: типы A/B/C, permeation/penetration/degradation
• EN 388 — перчатки против механических рисков (истирание, порез, прокол, разрыв)
• Patel HB, Fleming GJP, Burke FJT. Puncture resistance and stiffness of nitrile and latex dental examination gloves. British Dental Journal, 2004. PMID: 15192735
